Стропильная система шатровой крыши

Стропильная система шатровой крыши: описание вариантов монтажа

Шатровые кровли обладают всеми преимуществами кровельных конструкций с четырьмя скатными плоскостями. Они хорошо противостоят всем атакам окружающей среды, и очень экономичны. Однако, стропильные системы шатровых крыш обустраиваются с использованием особых требований и приемов строительства. Их необходимо знать начинающим строителям, которые хотят возвести такую крышу самостоятельно.

Особенности стропильных систем шатровых крыш

Шатровые крыши еще называют «кровля конвертом», которая отображает их конфигурацию на чертежах. Для возведения шатрового каркаса используются технологии обустройства крыш с четырьмя скатными поверхностями, но с соблюдением определенной собственной специфики. У таких крыш полностью отсутствует коньковый верхний брус и фронтоны. Функционально коньковый брус заменен центральным столбом (опорой), в верхней части которой все основные опорные детали стропиловочной системы сходятся.

Геометрически шатровая кровля состоит из 4 или большего количества равнобедренных треугольных плоскостей. Нижние части этих плоскостей опираются на стенки через брусья/бревна мауэрлата. Вершины либо упираются в центральный столб (опору), либо друг в друга.

Типы конструкций стропильных систем шатровых крыш — схемы

Как и для обычных крыш с одной/двумя скатными плоскостями, для возведения шатрового каркаса применяется 2 типа стропилин:

  • наслонные – которые используют 2 надежные опоры в верхней и нижней своих частях. Использование таких стропилин возможно, если в построенном домостроении имеется внутренняя стенка, на которой устанавливается центральный опорный брус. Вместо стенки, в любых строениях может быть установлен опорный столб, который опирается нижней частью на чердачные/подвальные плиты перекрытия из железобетона;
  • висячие – использующие только опору в нижней их части. Такие стропилины устанавливают, когда у строения отсутствует внутренняя опорная стенка, а размещение опорного столба по центру невозможно.

Важно: выбор вида стропилин — наслонных или висячих, определяет последующая технология монтажа других элементов стропиловочной системы.

Наслонная технология монтажа стропилин в стропильных системах шатровых крыш применяется чаще. Висячая конструкция — более сложная для обустройства и ее неудобно ремонтировать, так как часть ее деталей взаимозависима, и при замене поврежденных деталей нужно демонтировать неповрежденные элементы.

Стропилины шатровой кровли: укороченные и диагональные

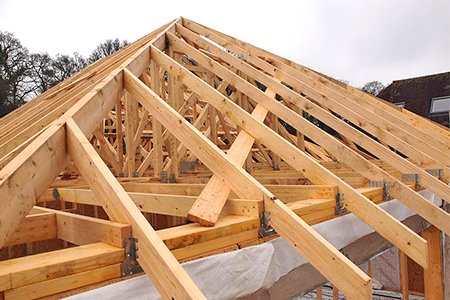

Угловые части домостроения и верхняя часть кровли шатрового типа соединяются накосными/диагональными стропилинами – обязательной деталью крыш с четырьмя скатными плоскостями. Они являются самыми протяженными и нагруженные детали такой стропиловочной конструкции. Затем на них опираются укороченные стропилины, называющиеся — нарожники. Эти элементы формируют треугольные поверхности скатов у такой кровли — вальмы. Когда протяженность диагональной стропилины превышает 4,5 м, ее изготавливают из 2 досок, сшиваемых 1 м отрезком такого же, как и сами стропилины, деревянного стройматериала. Доска, из которой будет строиться стропиловочный каркас утепленной кровли, должна иметь достаточную ширину, с учетом будущего вентзазора 3 см. Он формируется верхней скатной поверхностью стропиловочной системы и теплоизолирующими элементами. Когда имеющиеся в продаже стройматериалы не обеспечивают получение нужного вентзазора, тогда к наружным частям стропилин прикрепляют брусочную контробрешеточную конструкцию.

Дополнительные опорные части накосных деталей

Для повышения прочности каркаса шатровой кровли и предотвращения провисание очень протяженных накосных стропилин, под ними размещают дополнительные опорные детали. Вид и количество таких дополнительных опор прямо зависит от протяженности пролета, перекрытого диагональной стропилиной:

  • для длины 7,5 м и меньше, жесткость стропилине диагонального типа будет обеспечивать подкос, размещаемый наверху пролета;
  • при длине 7,5-9 м размещается подкос, а внизу стропилины размещается опора-дополнение;
  • для длины более 9 м в центральной части стропилины размещается третья опора. Ее, по нормативам, можно упирать только в железобетонные плиты перекрытия.

Подкосы размещают под углом с произвольным значением в диапазоне 45-53 градусов.

Важно: шпренгели (и фермы) стойки размещаются только в вертикальном положении.

Крепление верхней части стропилин

Стропильные системы шатровых крыш не используют коньки или коньковые прогоны. Чаще центральные стропилины или диагональные с помощью врубок опирают на опорный центральный столб. У этого единственного опорного элемента такого шатра, расположенного вверху конструкции, имеется 3 способа установки:

  1. На перекрытие внизу. Самый невостребованный способ, забирающий часть свободного пространства строения. Часто используется при возведении уличных беседок, позволяя задействовать массивную опору для организации внутреннего пространства, например, для установки вокруг нее столешницы.
  2. На деревянные (стальные) детали перекрытия, уложенные поверх внутренней опорной стенки. Редко на такой балке размещается лежень, с прикрепляемыми к нему подкосами, препятствующими ослабить саму конструкцию перекрытия.

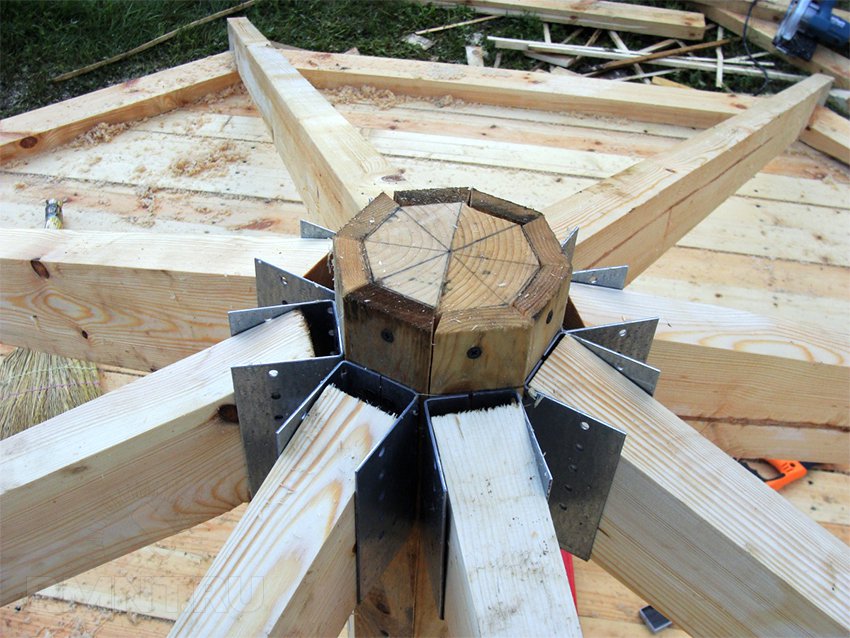

  3. На скрепленные с помощью уголковых деталей верхние концы центральных стропил.

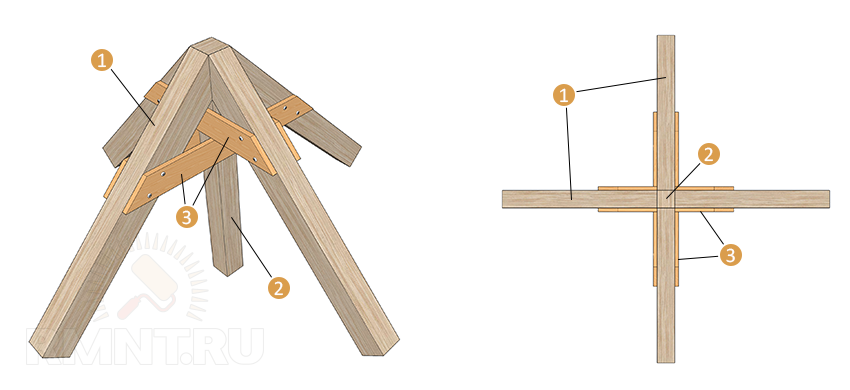

Крепление верхней части стропильной системы шатровой крыши

При таком типе крепежа на бруски мауэрлата передается нагрузка на распор. Потому все вальмы оборудуются ригелем-стяжкой.

Особенности монтажа нарожников

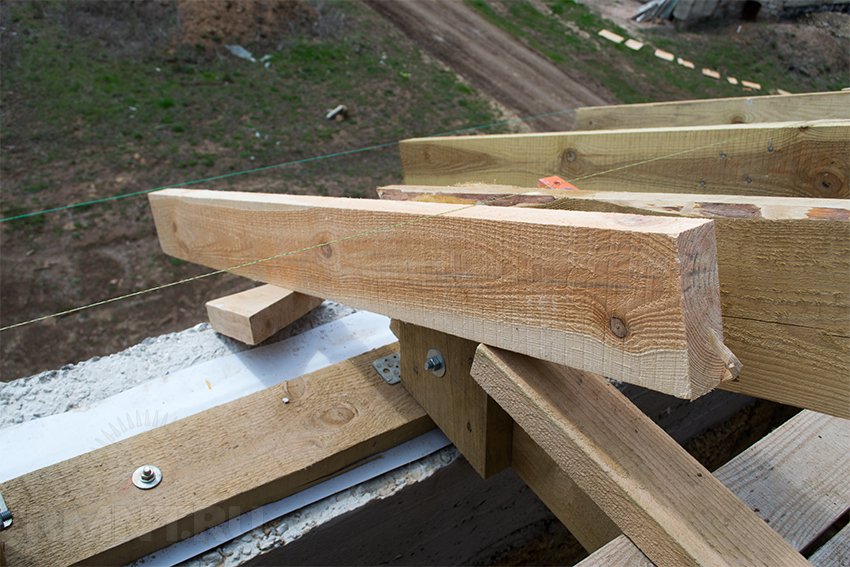

Нижнее место прикрепления укороченных стропил (называемых нарожники), формируется аналогично с местами крепежа центральных вальмовых стропилин. Верхнее крепление к диагональным элементам осуществляется несколькими способами:

  • с помощью врубки в брусок, который применяется для создания накосной стропилины.
  • путем опирания на закрепленный на протяжении самого нижнего края диагонали дополнительный брусок.
  • путем прибивания 8,2 см гвоздями, когда к укороченным стропилинам нет дополнительных требований по прочности.

Способы крепления нарожников к накосным стропилам шатровой крыши

А самым удачным считается крепление через опорный брус, который прикреплен заподлицо с нижней стороной накоса. При таком креплении не страдают показатели прочности диагональной стропилины, и установка нарожников будет выполняться быстрей. Кроме этого, в ходе такого варианта монтажа нет необходимости соблюдать разбежку для укороченных стропилин при их разметке и закреплении. А при креплении с помощью врубок, верхушкам нарожников нельзя сойтись в одной точке.

Шаг для монтажа у стандартных и укороченных стропил для теплоизолированной кровли должен совпадать со значением ширины теплоизолятора. Когда верхушки стропилин прикрепляются врубками/гвоздями возможно изменение шага между стропилинами, чтобы сместить верхушки соседних скатных плоскостей по отношению друг к другу.

Этапы возведения шатровой кровли

На первоначальном этапе строительства возведения стропильной системы шатровой крыши подготавливается основание — мауэрлат. Для этих целей монтируются детали мауэрлата, размещаются балки перекрытий.

Пошаговое строительство стропильной системы шатровой крыши

Последние элементы формируют затем кровельные свесы, направленные к балкам. Балки, функционирующие как вынос и перекрытие, размещают от центра – начинают с установки центральной, а затем от нее размещаются с установленным шагом остальные балки.

Для бетонных стенок, поверх формируется армпояс, к которому прикрепляется сам мауэрлат. На следующем этапе устанавливается несущая опора стропиловочной конструкции, центральные стропилины и угловые:

По центру перекрытия устанавливается стойка, изготовленная из бруса сечением не менее чем 15 см, с обязательной проверкой правильности ее установки с помощью отвеса;

Размещаются центральные стропила, вверху к стойке и внизу — к брусу мауэрлата — они прикрепляются металлическими уголками;

От узла стойки к углам основания протягиваются шнуры, а затем уже по ним устанавливают накосы. После завершения монтажа диагональных стропилин начинают установку опорных стоек.

По окончания установки и закрепления опорных стоек, изготавливают и устанавливают нарожники.

Эти элементы заполняют пространство, расположенное между центральными стропилинами и диагональными, что обеспечивает жесткую основу скатным плоскостям шатровой кровли. Нарожники размещаются параллельно к центральным стропилинам.

Верх нарожников крепится в накосные стропилины, а нижняя часть закрепляется на выносах/балках. По мере перемещения к углам стропиловочной конструкции длина нарожников уменьшается.

Под нарожниками размещаются подпорки.

Когда стропильные системы шатровых крыш смонтированы на своем месте, на них размещается обрешеточная конструкция, осуществляются теплоизолирующие работы и укладывается кровельное покрытие.

Стропильные системы шатровых крыш — видео


Шатровая крыша: устройство и технология монтажа своими руками

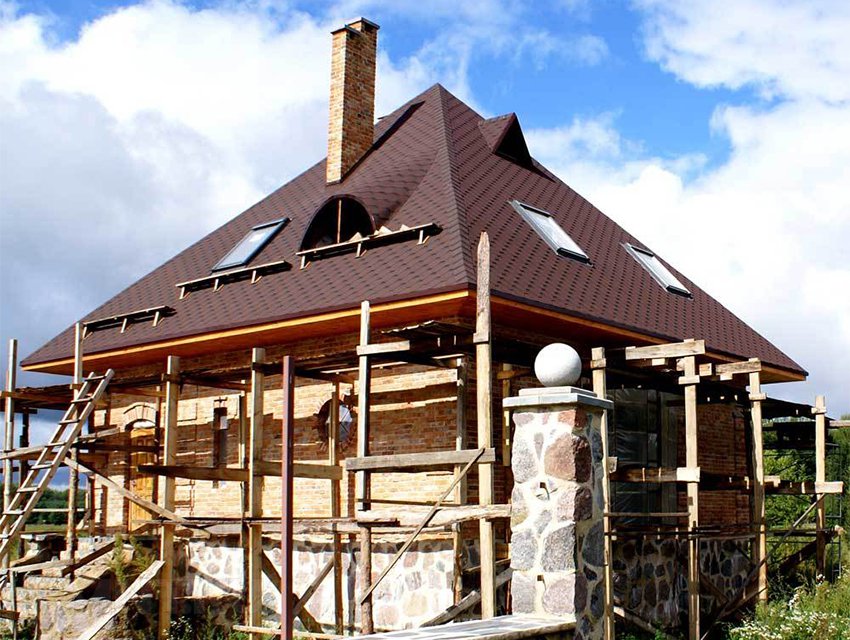

Четырехскатная симметричная конструкция шатровой крыши позволяет добиться привлекательного вида строения и экономии на строительных материалах. Стропильная система шатрового типа имеет много преимуществ перед другими видами конструкций кровли. К тому же при правильных расчетах и грамотном подходе к монтажу такую систему легко установить самостоятельно.

Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

Шатровая крыша используется для:

  • частных домов;
  • летней беседки;
  • открытой кухни на дачном участке;
  • отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

  1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
  2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50 о , что не позволяет снегу задерживаться на кровле.
  3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
  4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
  5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.

Конструктивные элементы

В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

  1. Мауэрлат. Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
  2. Лежень. Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
  3. Стойки. Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
  4. Подкосы. Элементы, заменяющие опорные стойки, их устанавливают под углом 45 о .
  5. Ригель. Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
  6. Скаты. В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
  7. Нарожники. Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
  8. Коньковый узел. Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
  9. Подскатный прогон. Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
  10. Свесы скатов. Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Завершается монтаж шатровой крыши укладкой кровельного материала. Вид кровли выбирается относительно пожеланий заказчика и характерных особенностей материала.

Виды стропильных систем

В конструкции шатровых крыш используются два вида стропильных систем:

  • Наслонные. Стропильные ноги имеют верхнюю и нижнюю опору. Применяется такая система только в случае, если существует внутренняя стена в планировке здания. На середине стены монтируется главная центральная опора. В качестве поддержки выступает столб или колонна, которая устанавливается на чердачное перекрытие из железобетона.
  • Висячие. В такой системе стропила имеют только нижнюю опору. Применяется конструкция при отсутствии центральной стены,т.к. монтировать столб не представляется возможным.

Выбор типа стропильной системы влияет на дальнейшую установку всех составляющих крыши. В основном в строительстве частных домов используют наклонную систему, так как висячие стропила довольно сложные в исполнении. К тому же ремонт и замену прогнивших элементов крыши проще выполнить при наслонной схеме.

При возведении четырехскатной крыши с углом наклона кровли равном 40 о и больше, монтируется наслонная стропильная система.

Технология сооружения шатровых кровельных конструкций своими руками

Для качественного монтажа шатровой крыши нужно иметь опыт возведения стропильных систем, потому что работа должна быть выполнена четко и грамотно. При этом необходимы навыки использования электроинструментов. В первую очередь проводится расчет всех элементов конструкции, выбирается подходящее сечение и размер.

В расчете учитывается форма строения, ветровые нагрузки в регионе строительства и средний вес снега, а также возможность устройства жилого пространства под кровлей. После проведенных расчетов и закупки необходимых строительных материалов и инструментов можно приступать к монтажу.

Устройство мауэрлата

Для деревянного строения устройство мауэрлата делать необязательно, так как стропила укладываются на верхнюю обвязку сруба. При возведении крыши для кирпичного или бетонного здания сначала производится укладка стяжки, в которую монтируют специальные шпильки для дальнейшего крепления опорного бруса.

Затем укладывается гидроизоляция, чаще всего используют слой рубероида. На изоляцию кладут мауэрлат и закрепляют его шпильками. Брус соединяется с лежнем для обеспечения стабильной связки. Вся конструкция крепится с помощью болтов, а угловые части укрепляются скобами. По поверхности мауэрлата проводится разметка для последующей установки элементов крыши.

По периметру стены укладывают бортик толщиной в один кирпич, он компенсирует силу распирания.

Если план сооружения имеет большие габариты, то при расчетах учитываются деревянные балки перекрытия. Их кладут сверху на мауэрлат от одного края здания до другого. К торцевым частям балок с определенным шагом крепятся короткие выноса, которые образуют свесы над противоположными стенами. Для домов небольшой площади предварительное устройство балок необязательно.

Установка опоры и вальмовых стропилин

На этом этапе проводится монтаж центральной опоры для обеспечения четкости сборки остальных элементов. Впоследствии опора демонтируется и стропильная система будет держаться самостоятельно. Стропила изготавливаются по наслонному методу. Верхняя часть доски прикрепляется к центральной стойке, производится врубка с учетом угла ската крыши.

Нижняя часть деревянного бруса крепится к мауэрлату уголками, предварительно стропила также спиливаются. Если была установлена балочная система, то нижняя часть стропильной ноги будет упираться в карниз.

Далее по такому же принципу устанавливаются пара противоположных стропил, для установки их крест-накрест с предыдущим комплектом. Верхние концы спиливаются, закрепляются гвоздями и укрепляются уголками. Этот этап особенно важен при возведении конструкции. Если все было рассчитано и установлено правильно, в дальнейшем не возникнет проблем, и исправления не понадобятся.

Карниз устраивается по периметру здания и крепится за наружные концы балок и перпендикулярных выносов.

Монтаж диагональных стропилин

В любом углу полученного каркаса выбирается место установки диагонального бруса и делается отметка. Брус должен иметь толщину равную размерам вальмовых элементов. Его прикладывают к коньковому узлу и делают вертикальный спил на верхнем конце. Другой конец диагональной стропильной ноги укладывается и прикрепляется на мауэрлат уголками или присоединяется к карнизу.

Так же устанавливаются остальные стропила по диагонали. Нижние концы брусьев выступают за пределы контура здания, не менее чем на 50 см, если карниз не был установлен. При нехватке длины к концам стропил прикручивают дополнительные доски, которые называют кобылками. Они делаются меньшего размера и крепятся к верхней грани наклонного бруса.

Монтаж нарожников

На последнем этапе монтируются нарожники, используя принцип крепления стропил. Также брусья подрезаются с обеих сторон и одним концом укладываются на опорную ось, другим — на мауэрлат. При этом нарожники также выступают за границу стен на 50 см, образуя прямую линию с концами стропил. Свес карниза необходим для отвода воды дальше от стен строения.

Под нарожниками посередине монтируются опорные стойки. Они нужны для дополнительной жесткости конструкции. Верхним концом опоры крепятся к нижней грани нарожников, а другим концом упираются в деревянные балки. При отсутствии балок устанавливаются подмости, они скрепляют противоположные вальмовые стропила между собой.

У шатровой крыши есть несколько вариантов исполнения в зависимости от величины здания, угла наклона кровли, конструктивных особенностей дома и пожеланий заказчика. Но принцип устройства остается неизменным. Шатровая конструкция имеет основной признак — это симметричность боковых скатов, что делает крышу оригинальным украшением внешнего вида сооружения.

Расчет стропильной системы шатровой крыши

Рассматривая наиболее популярные крыши для частных домов, первой выделяется шатровая конструкция. Чтобы было понятней — это обычная четырехскатная крыша, обладающая эстетичным внешним видом и отличными аэродинамическими качествами.

Выполнение расчета крыши

Схема четырехскатной крыши на первый взгляд кажется несложной, но это большое заблуждение. Конструкция вроде бы проста, однако, без точных расчетов стропильная система может получиться слабой и не выдержит ветровой или снеговой нагрузки.
Чтобы сделать самостоятельный расчет, первым делом надо составить чертежи будущей шатровой крыши. Данный процесс требует соблюдения основных правил:

  • схема должна отображать все размеры основания, то есть ширину и длину;
  • обязательно надо учесть угол уклона скатов;

Форма основания шатровой крыши — это тот параметр, от которого в первую очередь придется отталкиваться.

Использование квадратной формы основания позволяет легко подсчитать общую площадь шатровой крыши, что пригодиться при покупке кровельного материала. Расчет производят по простым геометрическим формулам из школьной программы:

  • Вычисляют площадь одного ската, то есть равнобедренного треугольника.
  • Так как у четырехскатной крыши с квадратной формой основания все скаты одинаковы, то их общую площадь вычисляют умножением площади одного треугольника на четыре.
  • Далее, вычисляют площадь всех свесов карниза. Они представляют форму равнобедренной трапеции.
  • Все получившиеся в процессе вычислений результаты суммируются.

Упростить процесс самостоятельных расчетов помогают онлайн калькуляторы, где надо всего лишь подставить точные данные и получить готовый результат.

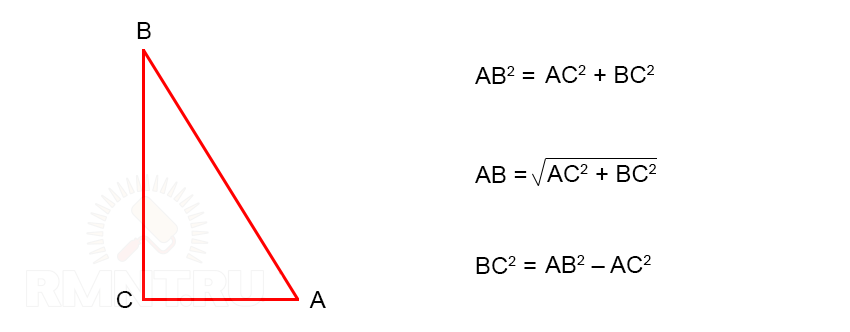

На этой картинке можно увидеть пример расчета по формулам:

Здесь представлен чертеж шатровой крыши:

Нажмите на картинку, чтобы увеличить чертеж

Дополнительные факторы, используемые при расчете

Определяя размер основания крыши, надо учесть на какую часть постройки будет опираться кровельная система. Это зависит от строительного материала, выбранного для возведения стен дома:

  • шатровая крыша деревянного дома опирается на верхнюю обвязку;
  • в каменных или кирпичных постройках опорой служит мауэрлат;
  • если возведение четырехскатной конструкции намечено для сруба, то основной опорой будут верхние вереницы.

Со стенами разобрались, теперь переходим к стропилам:

  1. Стропильная система имеет определенный шаг установки. При длине стропил до 3 м расстояние между ними выдерживают 1–1,35 м.
  2. Если длина элементов от 3 до 4 м, то шаг составляет 1,4–1,7 м.
  3. Для стропил длиной от 4 до 6,5 м расстояние между элементами составляет 1,1–1,35 м.
  4. Большие стропила длиной от 6,5 м монтируют шагом 1,1–1,4 м.

Следующим важным показателем является определение угла скатов. Шатровая крыша обычно выстраивается с углами скатов от 40 до 60 о . Эти показатели могут быть изменены, в зависимости от используемого кровельного материала:

  • если четырехскатная крыша будет укрыта черепицей, то скаты монтируют под углом 30 о ;
  • для асбестоцементного шифера можно выдержать уклон от 14 до 60 о ;
  • самым маленьким уклоном скатов обладает кровля из рулонного материала, что составляет 8—18 о .

Правильный учет всех этих параметров поможет соорудить прочную шатровую крышу. Хотя надо отметить, что такие расчеты лучше доверять специалистам, иначе мелкая оплошность может нарушить дисбаланс конструкции, что приведет к ее быстрому разрушению.

Применяемые виды стропильных систем

Укрепляющим элементом всей постройки и основанием для укладки кровельного покрытия является стропильная система. Шатровая крыша предполагает использование двух видов таких конструкций:
Висячая система используется на больших пролетах, где отсутствует возможность установки внутренних опор или для построек без внутренних стен. Все элементы конструкции монтируются на наружные стены с установкой деревянных или металлических затяжек. Верхняя часть стропил между собой соединяется в одной точке, а нижним упором служат наружные стены. Самостоятельный монтаж висячей системы очень сложный, да и ремонт производить будет тоже непросто;
Универсальной и простой является наклонная система. Ее упором могут быть, наружные или внутренние стены, а также дополнительные опоры, установленные на бетонное основание. Наклонная система для кровли с уклоном скатов меньше 40 о будет лучшим вариантом. При монтаже опор, допускается максимальное расстояние между ними — 4,5 м. Если длина пролета достигает 6 м, тогда требуется крепить под стропила подкосы. Строительство данной системы является более экономичным.
Определившись с подходящим вариантом стропильной системы для дома можно приступать к возведению конструкции.

Из чего состоит стропильная система

Для строительства каркаса крыши используют древесину хвойных пород дерева с влажностью не более 20%. Чтобы увеличить срок эксплуатации, деревянные заготовки обрабатывают растворами антисептиков. Вся стропильная система состоит из следующих элементов:

  1. Основной опорой каркаса служат два элемента, изготовленных из бруса. Мауэрлат располагают на внешней стене, а лежень — на внутренней.
  2. Вертикальные стойки нужны для стропильных ног.
  3. Наклонные или как их называют, накосные стропильные ноги образуют ребра скатов. Их большая длина требует использование более толстых заготовок из-за увеличенной нагрузки.
  4. Нарожники образуют поверхность скатов.
  5. Подкосы устанавливаются к стропилам под углом 45 о.
  6. Ригель соединяет два стропила, располагаясь горизонтально.
  7. Обрешетка служит основанием под укладку кровельного покрытия.

Надо обратить внимание, что стандартный размер пиломатериалов составляет 6 м. Используемые стропила большей длины изготовляют наборными или клееными.

Монтажные работы

Строительство стропильной системы начинают после приобретения всех строительных материалов. Чтобы был ясен процесс возведения шатровой крыши, его надо рассмотреть по шагам на примере кирпичного дома.
Основным элементом конструкции, подлежащим первоочередному монтажу, является мауэрлат. Под него надо уложить гидроизоляцию, например, два слоя рубероида. Это убережет древесину от влаги, идущей со стороны стены. Если разработанная схема предусматривает монтаж выносных балок, то их укладка начинается с центрального элемента. Все последующие с определенным шагом монтируют от центра к обоим краям.
Для основной стойки используют брус сечением не менее 150×150 мм. Опору располагают вертикально строго по центру каркаса, выравнивая отвесом или уровнем. Обеспечить устойчивость ей помогают временные подпорки.
Теперь пришло время монтажа центральных стропил. Сверху они крепятся к опоре металлическими накладками, а снизу закрепляются на мауэрлат. Для фиксации применяют гвозди, длиной не менее 150 мм, болты или саморезы совместно с металлическими накладками. Наклонные стропильные ноги располагают по натянутому шнуру от конькового узла до четырех углов мауэрлата. Стропильные свесы скрепляют доской. Если требуется, монтируют подкосы и ригели.
К наклонным ногам крепят нарожники. Элементы, упирающиеся на балки выноса, укрепляют дополнительными опорами. Далее, приступают к зашивке карнизов. Для этого используют фанеру или обычные доски.
Сверху готовых стропил расстилают гидроизоляционный материал. Стыки укладывают внахлест с шириной каждой стороны материала не менее 150 мм. Гидроизоляцию фиксируют степлером, после чего приступают к монтажу обрешетки. Ее шаг зависит от выбранного кровельного покрытия. Если решено, что шатровая крыша будет покрыта мягкой кровлей, под нее потребуется сплошная обрешетка из фанеры.

Выстроенная, по правильным расчетам, шатровая крыша выстоит без ремонта более десяти лет, после чего может быть понадобиться небольшая реконструкция.

МирТесен

Шатровая крыша своими руками: чертежи, расчёт стропильной системы

Шатровая крыша может быть одно- и двухуровневой, иметь четыре и более скатов. Для правильного выбора сечений её элементов необходимо выполнить эскиз и корректный расчёт, который сводится к нескольким формулам.

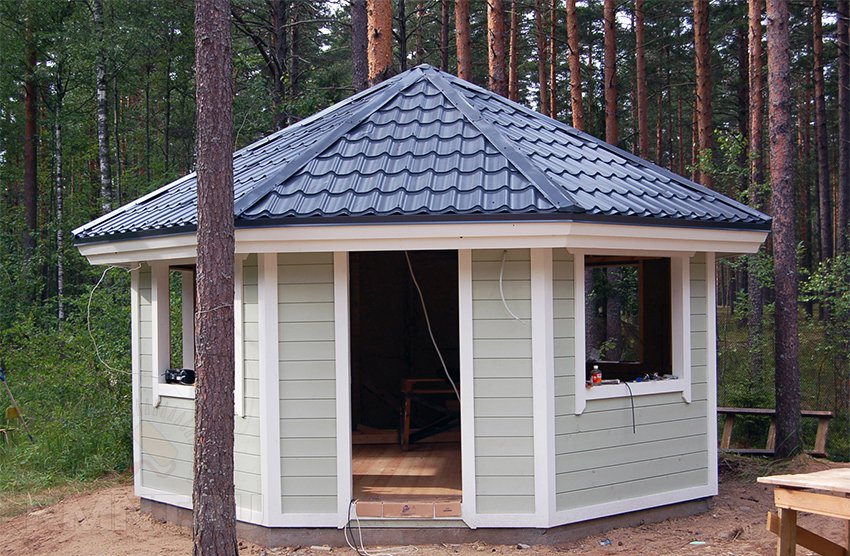

Шатровая крыша — один из самых распространённых вариантов при строительстве дома или беседки, имеющих в плане форму круга, квадрата или прямоугольника с небольшой разницей в длинах сторон. Такая конструкция — удачное решение для домов относительно небольшой площади или двухэтажных коттеджей с небольшим основанием. Своё название крыша получила из-за пирамидальной формы традиционного восточного шатра, образованной одной вершиной и треугольными скатами.

Варианты исполнения шатровой крыши

Под названием «шатровая крыша» объединены несколько вариантов кровли, имеющих конструктивные отличия.

Классическая шатровая крыша

Одноуровневая четырёхскатная кровля геометрически является четырёхгранной пирамидой. Двухуровневая крыша является более сложной конструкцией: верхняя часть — пирамида, средняя — куб или параллелограмм, нижняя — усечённая пирамида. Как будто верхушку крыши отрезали от основания и приподняли. Среднюю часть иногда выполняют в виде стеклянного фонаря или отделывают в цвет стен.

Двухуровневая шатровая крыша

Шатровая крыша может иметь не только четыре ската, но быть также и шести-, и восьмискатной. Такая форма больше напоминает конус, чем пирамиду, и наиболее распространена при строительстве беседок с круглым основанием. Самым сложным в реализации такой конструкции является соединение стропил в центре.

Шестискатная крыша

Стропила крыши из восьми пологих скатов

Не столько эстетически, сколько конструктивно отличаются стропильные системы:

Висячая стропильная система опирается исключительно на стены дома, наслонная имеет опору, расположенную по центру здания и опирающуюся на несущую стену или на специально возведённый внутри дома столб.

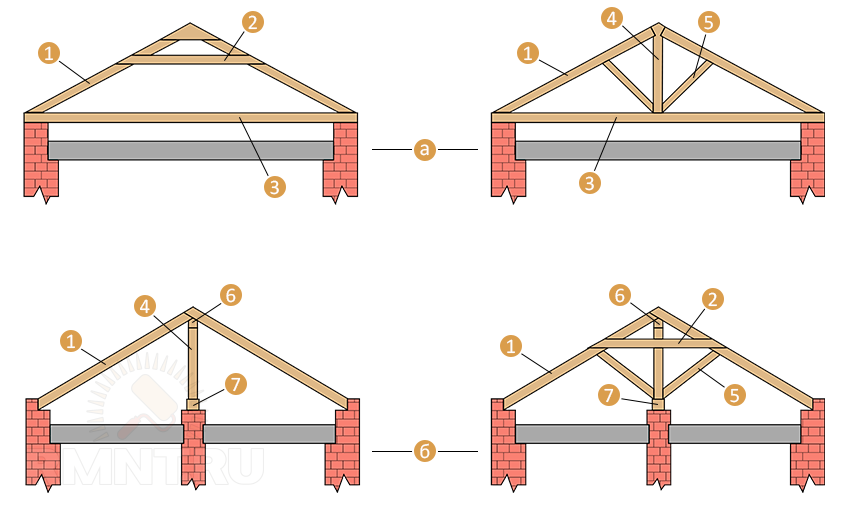

а — конструкция висячих стропил; б — конструкция наслонных стропил; 1 — стропило; 2 — ригель; 3 — затяжка; 4 — стойка; 5 — подкос; 6 — прогон; 7 — лежень

Выбор конструкции зависит от размеров пролёта (8 м — подойдёт висячая система, 12 м — требуется наслонная) и максимальной длины бруса для строительства (при соединении стропильной ноги в длину требуется установка вертикальной опоры).

На практике чаще применяют наслонную систему, как более надёжную и ремонтопригодную. Если в доме отсутствует подходящая несущая стена или столб для опоры, базу можно создать из бруса перевязкой на уровне мауэрлата.

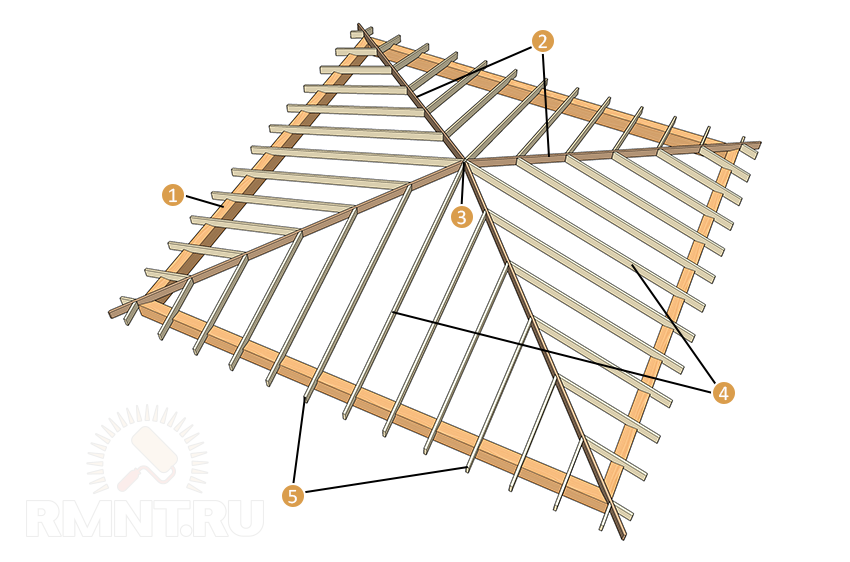

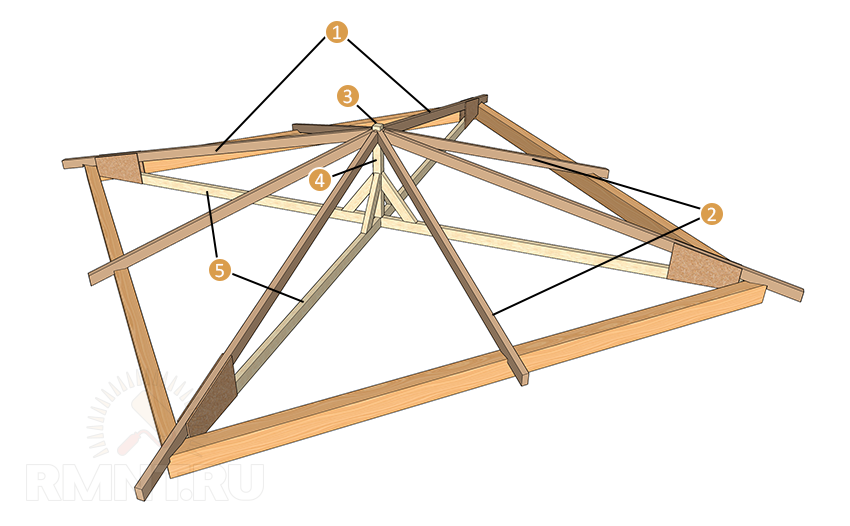

Основные схемы и элементы стропильной системы

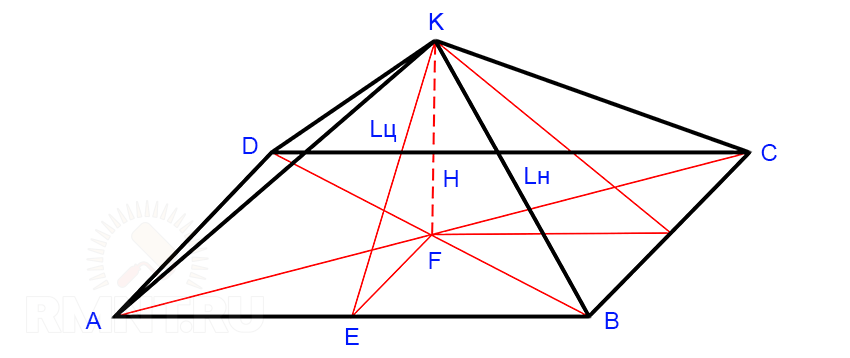

Как мы писали, шатровая крыша геометрически является пирамидой, поэтому все вычисления ведутся, исходя из правил, которые применимы к пирамидам и треугольникам, её составляющим.

Геометрическое изображение шатровой крыши

Основные элементы

Чтобы не путаться в дальнейшем с терминами, назовём основные элементы стропильной системы шатровой крыши, схематично изображенной на рисунке ниже, и привяжем их к геометрическому изображению шатровой крыши в виде пирамиды.

Конструкция с висячими стропилами

  1. Мауэрлат. Основа и опора кровли, особенно в конструкции с висячими стропилами. Располагается по периметру здания (ABCD), опирается на стены или крепится с их наружной стороны. Для устройства мауэрлата используют брус большого сечения.
  2. Накосные стропила. Углы кровли, сходящиеся в центральной точке и образующие пирамиду. На схеме пирамиды (без учёта свесов): AK = DK = CK = BK = Lн. Самые длинные стропильные ноги в конструкции.
  3. Коньковый узел (К). Самый сложный узел в конструкции для плотника. Если основание дома не квадратное, а конёк образует ребро, шатровая крыша трансформируется в свою «сестру» — вальдовую крышу. В конструкции с наслонными стропилами отрезок KF (H) — центральная опора.
  4. Центральные стропила. Сходятся в коньковом узле с накосными стропилами. Являются высотой каждого ската, который представляет собой равнобедренный треугольник. На схеме пирамиды (без учёта свесов) — отрезок KE, длиной Lц.
  5. Нарожники. Это укороченные стропила, идущие параллельно центральному в обе стороны.

Теперь рассмотри конструкции с наслонными стропилами.

Безригельная конструкция с наслонными стропилами

Наряду с уже обозначенными элементами: накосными (1) и центральными (2) стропилами, а также коньком (3), появляются новые элементы. Центральная опора (стойка) или бабка (4), которая опирается на затяжки (5), связывающие мауэрлат по диагонали. Это вариант выполнения стойки, опирающейся не на кладку, а на элемент стропильной системы.

Наслонные стропила, усиленные ригелями

При отсутствии центральных стропил и для усиления конькового узла с бабкой (2), его дополняют ригели (3), связывающие противоположно размещённые накосные стропила (1) попарно (см. рис. выше).

Элементы усиления

Для большей прочности и жёсткости конструкции, особенно в климате, предрасположенном к сильным ветрам, или при большой площади постройки, а значит, и большой длине стропильных ног, основные элементы конструкции дополняются элементами усиления.

Вариант усиления стропильной конструкции

По оси здания в противоположные брусы мауэрлата (1) врезан дополнительный брус — лежень (2). Основу конструкции, как и прежде, составляют центральные (4), укороченные (нарожники) (5) и накосные (3) стропила. Накосные стропила усиливают черепные бруски (6), закреплённые понизу. Это усиление и для накосных ног и для нарожников, на них опирающихся. Стяжки (7) скрепляют противоположно расположенные стропила и служат базой для установки стоек (8). Они закреплены поверх мауэрлата и поверх леженя и опираются на них.

При особо больших длинах стропильных ног применяют подкосы — опоры, располагаемые не вертикально, а под углом в 45–60°. На практике подкосы ставят при длине стены более 9 м (для двускатной или четырёхскатной).

Система усиления основных элементов способствует и экономии пиломатериалов. Сечение основных элементов в такой конструкции можно принимать уменьшенным. Ещё один способ экономии — образование свесов доращиванием стропил, оканчивающихся на мауэрлате, кобылками — брусками или досками меньшего сечения.

Свесы с кобылками

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

  • длину дома;
  • ширину дома
  • высоту конька.

Рассмотрим порядок и формулы расчёты на условном примере, пользуясь геометрическим изображением шатровой крыши (см. выше):

  • длина дома: AB = DC = 9 м;
  • ширина дома: AD = BC = 8 м;
  • высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата.

  • AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.

Вспоминаем теормему Пифагора:

3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.

4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Читать еще:  Монтаж крыши под мягкую кровлю
Ссылка на основную публикацию
Adblock
detector
