Конструкции навесов из поликарбоната

Строительство домов

В последние годы большого распространения и популярности получил поликарбонат. Теплицы, разнообразные навесы и многие другие конструкции из этого материала радуют пользователей своей простотой и многофункциональностью. Сегодняшнюю статью мы посвятим как раз теме навесам из поликарбоната, в которой выясним все нюансы этого сооружения,а также, на что обратить внимание при изготовлении навеса из поликарбоната своими руками.

Оглавление:

Основные свойства поликарбоната

Прежде чем говорить о изготовлении навеса из поликарбоната, необходимо понять, что же собой представляет этот материал, каких видов бывает и в чем его особенность. Итак, поликарбонат — это полимер, который применяется в различных промышленных сферах. Его производят из прозрачных гранул, которые методом литья или экструзии превращаются в светлые, прозрачные листы пластика.

Поликарбонат бывает следующих видов:

Широкого применения обрели первые два, последний встречается довольно редко. Монолитный поликарбонат представляет собой прочные, сравнительно тяжелые листы. Этот тип считается отличной альтернативой стеклу, он намного легче и надежнее. Монолитные пластины бывают нескольких оттенков и тонов: прозрачные, матовые, непрозрачные. Отличается от сотового отсутствием воздушного слоя.

Сотовый поликарбонат представляет собой материал, который внутри имеет образованные пустоты. Их другим словом называют соты, от этого и символическое название вида. Сотовый поликарбонат многослойный, чем больше их тем крепче лист. Поликарбонат достаточно устойчив к ударам и возникновению различного характера трещинам. Имеет небольшой вес и отличается низкой теплопроводностью. Этот вид высокоустойчив к ударам и имеет защитную пленку. Работая с этим видом поликарбоната важно учитывать способ его крепления. Сначала нужно сделать отверстие в материале и только потом вставлять в него саморез, а не просто загнать его шуруповертом в лист. Под воздействием температуры сотовый поликарбонат имеет свойство расширятся. В таблице представлены основные преимущества и недостатки поликарбонатного материала.

Благодаря своей универсальности поликарбонат применяют в сельском хозяйстве, авто- и авиатехники и т.д.

Как правильно разработать проект

Поликарбонатные навесы устанавливают не только на возле домов, их используют в качестве укрытий для бассейнов, автомобилей, возле магазинов и других организациях. В сегодняшней статье мы рассмотрим простой вариант навеса из поликарбоната для частного дома, который будет под силу даже новичкам.

Начальным этапом в этом деле можно назвать разработку проекта будущего сооружения, который позволит наглядно представить конструкцию, определится с размерами и рассчитать количество необходимого материала. Специалисты рекомендуют неопытным мастерам обратить внимание на уже готовые чертежи самых простых задумок.

На этом этапе стоит окончательно определиться с типом материала, который будет взят за основу. Выбор материала напрямую зависит от предназначения готового навеса и его габаритов. При помощи строительный инструментов для измерения площади следует сделать замеры предполагаемой территории для установки навеса и выбрать тип опор для него.

Выбор толщины материала для навеса из поликарбоната

Выбор поликарбонатных панелей для сооружения навеса — это дело ответственное, ведь от материала зависит срок эксплуатации конструкции. Рассматривая тот или ной вид пластиковых листов стоит учесть количество годовых осадков в вашей местности, частоту обрешетки планируемого навеса и т.п. Поликарбонатные листы бывают толщиной от 4 до 25 мм, оптимальным размером для навеса станет лист 8-10 мм. Далее рассмотрим эти показатели подробнее.

Сотовый поликарбонат насчитывает как минимум пять разновидностей панелей различной толщины и структуры. Они отличаются между собой формами сот, ребрами жесткости и собственно плотностью. Выбирая для навеса сотовый поликарбонат лучше остановить свой выбор на средней толщины листах, этого будет достаточно для того, чтобы конструкция была устойчива к граду и огромному снежному покрову. Какой бы не был сотовый поликарбонат он обладает отличной звукоизоляцией.

Монтаж навеса из монолитного поликарбоната не менее удачный выбор. Этот тип материала реализуется 10 известных модификациях, которые отличаются не только толщиной, а и структурой поверхности панелей, их оттенками и вязкостью. Толщина монолитных панелей составляет 2-6 мм, по индивидуальных заказах производят листы толщиной до 12 мм. Выбирая монолитный поликарбонат стоит обратить внимание на маркировку, так как некоторые модели не подходят для применения в местах близких к огню, другие используют в медицинских учреждениях и т.д. В зависимости от предназначения навеса некоторые мастера, что случается нередко, комбинируют виды поликарбоната. Этот материал очень популярен и в ландшафтном дизайне.

Необходимый инструмент для изготовления навеса из поликарбоната своими руками

Поликарбонат — это один из тех материалов, который без проблем подвергается обработке различными ручными и электрическими инструментами. Его можно с легкостью фрезеровать и термоформовать. Для работы с поликарбонатными панелями для изготовления навеса своими руками необходимо подготовить такие рабочие инструменты:

• нож строительный;
• рулетка;
• шуруповерт;
• болгарка;
• сварочный аппарат;
• молоток;
• шурупы;
• уголки металлические;
• электрический лобзик.

Ряд рабочего инвентаря зависит от типа материала для изготовления опор для навеса из поликарбоната своими руками.

Как изготовить каркас для навеса

Поликарбонат — это у нас основа для навеса, а для изготовления каркаса необходимо подобрать другой, выгодный, прочный, устойчивый материал. Классическим считается металлический каркас. Для его сборки используют сварочный аппарат, а также специальные крепежные элементы. Для небольших конструкций подходит алюминий, для габаритных сооружений можно взять более тяжелые виды металла.

Некоторые хозяева собирают каркасы из дерева, но в таких случаях материал должен быть качественно обработан антибактериальными средствами. Деревянный каркас подразумевает укладку поперечных балок, которые стоит внимательно разместить, чтобы конструкция получилась пропорциональной и прочной.

Сборка каркаса — это пожалуй один из самых ответственных и трудоемких процессов в изготовлении навеса своими руками. От качества собранной основы под конструкцию будет зависеть ее безопасность и долговечность.

Простотой сборки и надежностью отличаются каркасы собраны из профильной трубы. Этот вариант хорошо сочетается с коваными деталями, имеет эстетический внешний вид и т.д. Профессионалы рекомендуют начинающим мастерам в процессе сборки каркаса для навеса обратится за помощью к более опытным специалистам.

Пошаговая инструкция по монтажу навеса из поликарбоната своими руками

Монтаж навеса из поликарбоната занимает немало времени, даже если это небольшое сооружения. Весь процесс работ производится в несколько шагов, которые кратко можно отобразить следующим образом.

Шаг 1. Подготовка места под установку конструкции.

Шаг 2. Подготовка котлованов под опоры для навеса.

Шаг 3. Сборка и установка каркаса.

Шаг 4. Установка листов из поликарбоната.

Далее рассмотрим детальнее каждый из вышеперечисленных шагов.

Проект сооружения готов, с материалом для каркаса определились, инструменты подготовлены… Следующим этапом монтажа навеса считается подготовка места под установку конструкции. Территорию необходимо убрать от мусора, зачистить от лишних грунтовых слоев. Если предполагается постройка навеса для автомобиля, то можно забетонировать основу или засыпать щебнем. Оригинальным вариантом также считается создание экопарковки ( с озеленением).

Расчищая местность под навес стоит спланировать и отмерить расположение опор и выкопать глубокие ямы для их установки. Когда котлованы готовы опоры располагаются по местам и фиксируются раствором бетона. Дальнейшие работы следует проводить после полного высыхания заливки. Это займет около 4-х дней, все это время бетон нужно сбрызгивать водой, чтобы предотвратить появление трещин.

Самым распространенным вариантом считается арочный каркас. Установленные опоры соединяются между собой закладными деталями, далее укладываются горизонтальные балки. На этом этапе конструкцию называют верхней вязкой. Далее конструируется арка. Это не значит, что навес должен быть обязательно гнутым, его можно закрепить и в горизонтальном положении. Готовый каркас из металла обязательно обрабатывают антикоррозийными жидкостями и вскрывают краской. Каркасы для навесов у крыльца крепятся при помощи специальных опор, которые загоняются непосредственно в стену.

Завершающим этапом является установка и фиксация листов из поликарбоната.

Листы материала лучше нарезать заранее, поможет в этом ножовка, еще используют циркулярную пилу. Не спешите снимать защитную пленку из поликарбонатных панелей, на ней есть специальная разметка, которая позволит вырезать необходимые куски более аккуратно. Кровельный материал крепится к каркасу нержавеющими болтами и саморезами. Если Вы выбрали сотовый поликарбонат позаботьтесь о наличии специальных термошайб. Для фиксации листов на стыках используют пластиковые (или алюминиевые) профили. На этом этапе работы следует снять защитную пленку из материала. Не маловажным моментом для поликарбонатного навеса является герметизация торцов листа. В качестве герметика чаще всего применяют алюминиевую ленту. Это позволяет защитить конструкцию от проникновения влаги во внутрь сооружения. Приобретая средства для для обработки стыков поликарбонатного материала, стоит обращать внимание на наличие акрила в средстве. Покупать следует жидкости без него.

Советы по уходу за поликарбонатом

Для того чтобы проблемы с поликарбонатным покрытием не возникали в ближайшие несколько лет, необходимо соблюдать правила ухода за материалом.

Во-первых, протирать поверхность нужно при помощи мягкой губки и моющих средств с простым составом.

Во-вторых, чистку различными растворами типа уайт-спирта не проводят на стороне покрытой защитным слоем.

В-третьих, после любой чистящей операции поликарбонатное покрытие следует тщательно промыть водой.

В случае появления микротрещин на поверхности материала лучше сразу обработать их прозрачными силиконовыми средствами.

Для детальной информации по правильному монтажу навеса из поликарбоната своими руками смотрите видео:

Азбука садовода

Навес из поликарбоната своими руками

Кропотливый хозяин территории у дома уделяет внимания не меньше, чем пространству внутри жилища. На приусадебном участке всё должно смотреться гармонично и находиться на своём месте. Практически в каждом дворе есть навесы. Наиболее часто используемый материал для его возведения — поликарбонат. Благодаря своим многочисленным достоинствам популярность его постоянно растёт. Одним из таких преимуществ является возможность сделать навес из поликарбоната своими руками.

Достоинства поликарбоната

Одним из важнейших достоинств поликарбоната является небольшая масса. Другие подобные материалы весят значительно больше. Его толщина 2–12 мм, вес листа при этом 2,4–14,4 кг. Такие параметры разрешают создавать кровельную конструкцию, имеющую маленький удельный вес. Проект при этом становится дешевле, и к созданию навеса можно подойти творчески.

Светопроницаемость у поликарбоната практически такая же, как и у стекла — около 90 процентов. Специальная защитная плёнка может защитить его от негативного воздействия солнечного излучения. Она не видна на поверхности поликарбоната, но значительно продлевает срок службы материала. В некоторых случаях такие навесы могут простоять больше 10–15 лет.

Материал прекрасно гнётся. Формовочная обработка может проводиться даже без воздействия высокой температуры. Величина радиуса изгиба (чем тоньше лист, тем этот параметр больше) — определяющий фактор этого свойства. Если лист имеет толщину, например, 4 мм, то радиус изгиба будет как минимум 600 мм.

Есть и другие достоинства:

• экологичность;
• невысокая стоимость;
• хорошие теплоизоляционные свойства;
• на поверхности не скапливаются осадки;
• с материалом легко работать;
• эстетичный внешний вид;
• разнообразие цветов.

Недостатки поликарбоната

Как бы красочно ни были описаны положительные стороны этого материала, недостаткам всё же стоит уделить внимание. Например, под воздействием ультрафиолета поликарбонат разрушается. Поэтому при покупке обращайте внимание на наличие защитной плёнки на его поверхности. Это существенно продлит срок эксплуатации поликарбоната.

Помимо этого, он имеет низкую абразивную устойчивость, то есть материал с течением времени требует замены, так как изнашивается и повреждается от механического воздействия. Эстетическая привлекательность его постепенно ухудшается, так как на нём могут появляться царапины, вмятины и дыры. Даже крупный град способен сильно деформировать поверхность листа.

От смены температурных режимов поликарбонат может сжиматься и расширяться. Предусмотрев тепловые зазоры в 2,5 мм на 1 м в диапазоне 40 градусов, элементы навеса не будут выпучиваться или повреждаться от того, что расширились, и давление элементов друг на друга стало слишком сильным.

Сильное отражение света также можно отнести к недостаткам этого материала. Особенно сильно это ощущается при нахождении под арочной конструкцией. Именно по этой причине обшивка поликарбонатом теплиц и парников нежелательна. Из-за этой особенности драгоценный свет и тепло могут теряться. Для беседок специалисты советуют сооружать плоские кровельные конструкции.

Прозрачность материала можно отнести как к достоинству поликарбоната, так и к его недостатку. Особенно если говорить о том, что нужно сохранить тепло. Затемнив северную сторону сооружения из поликарбоната, проблему можно решить. Она будет отражать свет, а светлая пропускать, и оставлять его внутри.

Какой вид материала лучше выбрать

Поликарбонат может быть монолитным или сотовым.

Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.

Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.

Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.

Поликарбонат отличается по качеству, которое напрямую зависит от производителя. Известные марки следят за своей репутацией, поэтому приобретая их продукцию, можно не бояться, что экологичность или надёжность будут несоответствовать описанию.

Как правильно определить размеры конструкции, и разработать чертёж

В первую очередь, как и в строительстве любого объекта, необходимо продумать и создать проект будущего сооружения. Для того чтобы создать качественный чертёж, нужно:

• выбрать место, где будет устанавливаться навес;
• измерить площадь, и просчитать каркас;
• определиться, из какого материала будет сооружён скелет: из дерева или металла;
• выбрать тип поликарбоната;
• составить чертёж.

Чертёж можно придумать свой или взять уже готовый в открытых источниках.

Учёт продольного и поперечного шага конструкции — немаловажный момент создания подробного чертежа. Продольные несущие опоры должны иметь шаг не больше 70 см, а поперечные рассчитываются в зависимости от того, какую толщину имеет лист поликарбоната. Для материала толщиной в 8–18 мм шаг делается не более 1 м. Если лист поликарбоната имеет толщину до 8 мм, то шаг уменьшается до 70 см.

Какие инструменты нужно использовать

Помимо подготовки материала, необходимо заранее позаботиться и о наличии всех необходимых инструментов:

• ножовки;
• шуруповёрта;
• перфоратора;
• строительного уровня и рулетки;
• аппарата для сварки.

Таблица: разновидности навесов из поликарбоната

Фотогалерея: разновидности навесов

Видео: как установить арочный навес над машиной на даче без специального оборудования

Пошаговая инструкция по монтажу каркаса

Соорудить подобную конструкцию можно своими руками, если следовать пошаговым инструкциям.

Подготовка площадки

После того как в наличии будет всё необходимое для строительства, можно приступать к подготовительным работам. В них входит расчистка территории, разметка. Для возведения большого навеса необходимо выкопать ямы глубиной в 60 см, куда будут устанавливаться опоры. Шаг между ними должен составлять 100–150 см. После этого можно начинать конструировать каркасную часть конструкции.

В выкопанные ямы устанавливаются строго вертикально закладные элементы. Их необходимо забетонировать. К ним впоследствии будут прикручиваться опорные столбы. Железный каркас собирается из металлического профиля, сечение которого равно 6Х6 или 10Х10 см в зависимости от нагрузки. Прогон можно сконструировать из профиля 4Х4 или 6Х6 см, а для создания обрешётки выбирают профиль ещё меньшего сечения (2Х2 см).

Если навес будет небольшого размера, и вы планируете расположить его только над крыльцом, то можно обойтись без опор и фундамента. Достаточно прикрепить каркас к стене здания при помощи анкеров.

Затем снимается верхний слой грунта (примерно 100–200 мм), и засыпается туда песчано-щебневая подушка, которую необходимо уплотнить.

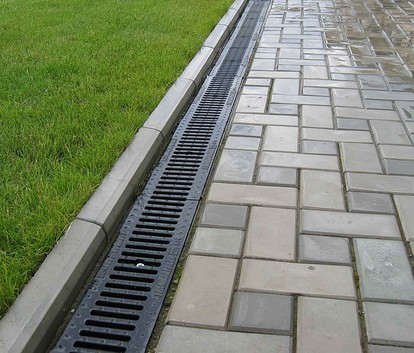

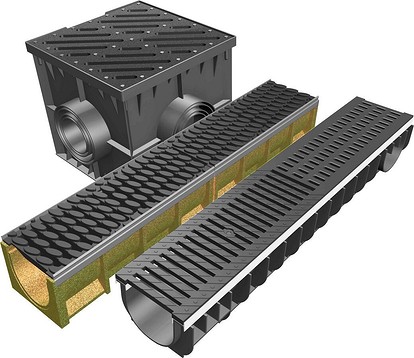

Эксперты советуют около навеса сооружать дренажную систему для отвода воды.

После этого площадку можно забетонировать, уложить на неё тротуарную плитку или застелить газонную решётку. Первый вариант подойдёт для устойчивого грунта, который не подвержен смещению. Для него необходим арматурный каркас:

1. По периметру соорудите опалубку из дерева нужной высоты.
2. На подушку залейте ровный слой бетонного раствора в 50 мм.
3. Уложите арматурную сеть, и заполните оставшуюся поверхность бетоном. Стяжка должна иметь толщину как минимум 100 мм. Если строится навес для машины, то лучше подстраховаться, и увеличить этот показатель.
4. Когда бетонный раствор схватится (должно пройти минимум 2–3 суток), можете убрать опалубку. Полное застывание стяжки наступит примерно через месяц. После этого покрытие готово к эксплуатации.

Для нестабильного и подверженного вспучиванию грунта прекрасной альтернативой бетонному покрытию станет использование тротуарной плитки, брусчатки, клинкерного кирпича или натурального камня. Благодаря тому, что под навесом нет монолитного слоя, влага из почвы будет лучше испаряться, и основание не так сильно будет деформироваться. Плитку следует класть сразу на песчаную подушку. Никакие связующие смеси под неё укладывать не нужно. Её «прибивают» к подушке при помощи специального резинового молоточка, плотно прижимают к близлежащим частям настила. После того как вся плитка уложена, по ней необходимо пройтись трамбовочной машиной, и полить покрытую площадь водой.

Положив по периметру бордюрные камни, плитка не станет расползаться.

Любители экологичных материалов, которые идеально вписываются в окружающую природную среду, часто останавливают свой выбор на газонной решётке.

По другому её называют экопарковкой. Это очень жёсткая пластиковая решётка с большим количеством мелких ячеек. Через эти отверстия прорастает трава. Подобное покрытие довольно долговечно. Срок его службы может достигать 25 лет. Оно морозоустойчиво, способно отводить лишнюю воду, не нуждается в специальном уходе. Однако стоит такое покрытие недёшево.

Как сделать каркас

Скелет конструкции можно соорудить из дерева или металла. Последний вариант отличается большей прочностью и долговечностью. Лучше всего элементы металлического каркаса фиксировать при помощи сварки. Для этого необходимы специальные навыки. Если таковых нет, то обратитесь за помощью к специалисту.

На рынке можно приобрести каркас в готовом виде. Он собирается на месте постройки при помощи болтов. Сварка для него не нужна, но и прочность такого сооружения будет хуже.

К уже поставленным закладным элементам необходимо прикрепить опоры, и соединить их между собой горизонтальными балками. Таким образом делается верхняя обвязка. Она нужна для придания большей жёсткости сооружению. Некоторые обвязывают опоры дополнительно внизу и посередине.

Если навес большого размера сооружается у крыльца, то некоторые опоры монтируются в стену, а другие на опорные столбы.

Наверху навеса конструируется арка. Для создания гнутых металлических элементов используется трубогиб.

В конце готовый металлический каркас необходимо обработать антикоррозийным средством, и покрасить.

Крышу навеса необязательно делать в форме арки. Её можно сделать прямой, простой односкатной или двускатной. Однако арочная форма встречается чаще всего. Она имеет ряд достоинств. Одно из главных заключается в том, что на таком навесе не будут собираться осадки. Да и визуально такая форма смотрится весьма привлекательно.

Как можно закрепить листы поликарбоната

Следует ответственно отнестись ко всем монтажным работам. От этого напрямую зависит срок эксплуатации сооружения, и его надёжность. Наличие циркуляционной пилы, перфоратора, строительного ножа и шуруповёрта ускорят строительные работы.

Не стоит снимать защитную плёнку с поликарбоната. Перед монтажом рекомендуется заранее нарезать куски необходимых размеров (для этого нужно провести тщательный расчёт материала). Благодаря этому вы не повредите листы. Монтаж осуществляется защитной плёнкой наружу.

Для придания арочной формы лист сотового поликарбоната загибают вдоль воздушных каналов. Крепят его к каркасу при помощи нержавеющих болтов или саморезов, которые следует располагать на расстоянии 300–400 мм друг от друга. Использование специальных термошайб для сотового поликарбоната, диаметр которых равен 3 см, надёжно зафиксирует панели. Их основание из силикона отлично загерметизирует соединение.

Пластик от перепадов температуры имеет свойство расширяться. Именно по этой причине диаметр дыр, которое необходимо просверлить под термошайбу заранее, рекомендуется делать на несколько миллиметров больше диаметра самого крепежа. Места отверстий должны быть там, где находятся воздушные каналы сотового поликарбоната. Это убережёт материал от повреждений. Не пережимайте метизы во время фиксации листа к каркасу, чтобы он не лопнул.

Для фиксации листов друг с другом используются алюминиевые или пластиковые «П”-образные профили. Перед тем как их соединить, с торцов поликарбоната необходимо удалить защитную плёнку, отступив 5 см. На край листа надевается профиль минимум на 2 см. Стыковать их рекомендуется с зазором в 5 мм для того, чтобы материал имел возможность расширяться от температурных перепадов не ломаясь.

Открытые торцы поликарбоната необходимо загерметизировать алюминиевой лентой. Она не даст влаге и насекомым проникнуть внутрь конструкции. А перфорированная лента крепится снизу. Из-за неё не будет проникать пыль, а конденсат будет беспрепятственно выходить.

Чтобы лучше защитить поликарбонатный навес, места стыков листов обработайте при помощи специального герметика, в составе которого нет акрила.

Видео: устройство навеса из поликарбоната на придомовой территории

Особенности навеса над бассейном

Открытый бассейн нуждается в защите. С этой функцией неплохо справляется навес из поликарбоната.

Навесы, устанавливаемые над бассейном, могут быть капитальными, раздвижными и временными. Первый вариант обеспечивает надёжную защиту от ультрафиолетовых лучей и радиации. Второй тип представляет собой колпак, оснащённый поликарбонатными подвижными секциями. Последний вариант чаще всего пригоден для дачного бассейна, который используется только в тёплое время года.

Поликарбонат можно считать практически идеальным материалом для строительства навеса над подобным сооружением приусадебного участка. Он лёгкий, стойко переносит воздействие окружающей среды, прекрасно пропускает свет.

Навес для бассейна может иметь разнообразную форму. Всё зависит от умений, финансовых возможностей и фантазии хозяина. Его можно сделать полностью закрытым или соорудить только крышу. Оригинально смотрится навес в форме арки, которая состоит из большого числа выдвижных частей, расположенных вокруг бассейна.

Видео: как пристроить козырёк над крыльцом частного дома своими руками

Навес из поликарбоната имеет огромное количество достоинств. С его возведением справится практически каждый. При этом вы получите удовольствие от того, что построили столь многофункциональную конструкцию своими руками.

Премудрости изготовления навеса из поликарбоната своими руками

Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

• поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
• он негорючий, что исключает опасность пожара;
• листы имеют различную раскраску, можно выбрать цвет по вкусу;
• конструкции из данных заготовок выглядят эстетично;
• поликарбонат имеет малый вес;
• он гибкий, но вместе с тем ударопрочный;
• хорошо сохраняет тепло внутри общей конструкции;
• с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

• со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
• если нарушить правила монтажа, поликарбонат также разрушится;
• тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Необходимые инструменты

Для работы с поликарбонатом нужны:

Пошаговая инструкция по устройству навеса из поликарбоната

Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.

Как правильно пристроить навес к частному дому над крыльцом

Первый вариант — пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:

Для основных элементов каркаса лучше использовать металлическую профильную трубу с сечением в виде квадрата из простой стали размером 25 х 25 мм. Её нужно разрезать болгаркой. Согласно проведённому расчёту, необходимо отрезать 3 профиля по 1 м и кусок длиной 1,4 м. Также надо подготовить две трубы по 2,5 м.

Резка металла болгаркой требует соблюдения строгих мер безопасности

Поликарбонат можно резать и электролобзиком

Монтаж арочного навеса вокруг бассейна на даче

Второй вариант — расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:

1. Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал — труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.
2. Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
3. Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
4. Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.

Навес над бассейном убережет воду от засорения

Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.

Видео: навес из поликарбоната для машины своими руками

Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.

Делаем навес из поликарбоната, пристроенный к дому

Рассказываем о плюсах, минусах и свойствах поликарбоната и даем пошаговую инструкцию по постройке навеса.

Пристройка всегда полезна в загородном хозяйстве. Под крышей можно обустроить площадку, поленницу, склад материалов и даже зону отдыха — подобие веранды. Поговорим о том, как возвести навес из поликарбоната, примыкающий к дому, фото реальных объектов и 3D-визуализации помогут читателям выбрать подходящее конструктивное решение и дизайн пристройки.

Все о постройке навеса из поликарбоната

Преимущества материала

Сегодня многие компании продают навесы из поликарбоната, во дворе частного дома такая конструкция обычно не вносит диссонанс в общее архитектурно-планировочное решение и хорошо сочетается с основным зданием.

Пристенный навес обойдётся намного дешевле гаража, при этом во время дачного сезона справится с основными функциями последнего, за исключением защиты от угона. Преимущество поликарбоната перед другими покрытиями для кровли, прежде всего, в том, что он пропускает солнечный свет, то есть под навесом нет густой тени. Кроме того, с гладкой поверхности материала отлично скатывается снег: нет риска, что крыша прогнётся или на ней образуются большие сугробы и наледь, падение которых с высоты представляло бы опасность.

Между тем крыша из поликарбоната, даже бесцветного, уменьшает интенсивность УФ-излучения, то есть продлевает срок службы лакокрасочного покрытия автомобиля. Она защищает не только от дождя и снега, но также от града и упавших ветвей. При правильном расчёте несущих конструкций и качественной сборке навес из поликарбоната, пристроенный к дому, выдержит удар сваленного ветром дерева. Итак, с чего начать работы?

Важные свойства материала

Делая навес у дома из поликарбоната своими руками, учитывайте специфические свойства материала.

1. И сотовый и монолитный материал подвержен термическому расширению и сжатию. Поэтому отверстия под крепёж должны быть существенно (на 3-5 мм) больше диаметра шурупов. Последние оснащают так называемой термошайбой из атмосферостойкого пластика, которая плотно прилегает к листу и герметизирует отверстие.
2. Сотовый поликарбонат не очень прочен, и при малом количестве креплений его может сорвать ветром. Поэтому шурупы необходимо располагать с шагом не более 50 см, лучше всего — около 30 см. Монолитные листы намного прочнее, для них рекомендованный шаг креплений оставляет 50-70 см.
3. Сотовый поликарбонат при неправильном монтаже боится влаги. Во время дождей и таяния снега вода может проникать в открытые ячейки, замерзая, разрушать их, проникать дальше и т. д. Поэтому торцы листов нужно закрывать специальными профилями, лентами или герметизировать иным способом (силиконом, полимерной мастикой). Но если торец с открытой ячейкой обращён вниз, его оформляют профилем с перфорацией, чтобы конденсат мог свободно вытекать из отверстий.

К монолитным листам эти правила не относится, их монтируют почти так же, как металлический профнастил, разница заключается лишь в материале герметизирующих шайб (не резина, а прозрачный светостойкий пластик).

Как сделать навес к дому из поликарбоната

Подготовка площадки

На площадке, где будет расположена постройка, необходимо удалить плодородный слой почвы, ликвидировать неровности. Дальнейшие действия зависят от назначения конструкции. Если вы планируете парковать автомобиль, следует устроить прочное основание, то есть насыпать пескогравийную подушку толщиной около 20 см и залить бетонную стяжку толщиной 10 см, армируя её дорожной или самостоятельно выполненным каркасом из рифлёных прутков диаметром не менее 6 мм. Далее обычно укладывают брусчатку (на сухой пескоцемент), тротуарную плитку или натуральный камень (на плиточный клей либо крепкий цементно-песчаный раствор). Если же площадка будет пешеходной, без бетонных работ можно обойтись — достаточно слоя геотекстиля, песчаной подушки и покрытия из брусчатки, плитки или камня.

Заметим, что укладывать покрытие можно как на начальном, так и на завершающем этапе строительства, то есть после монтажа кровли.

Устройство дренажа

Не стоит забывать об устройстве линейного дренажа вдоль одной, двух или трёх сторон площадки — в зависимости от интенсивности осадков и типа грунта на участке. Для этого используют пластиковые или фибробетонные лотки с решетчатыми крышками из оцинкованной или нержавеющей стали (чугунные обойдутся намного дороже и они требуются лишь при очень больших расчётных нагрузках). Воду из линейного дренажа отводят в ливневую канализацию, в кювет, на понижающийся рельеф либо в индивидуальный дренажный колодец.

Установка столбов

Навес из поликарбоната, примыкающий к дому, почти всегда имеет каркасную конструкцию и его основой являются стальные, деревянные и (редко) бетонные столбы. Как правило, при установке изделий из металла и дерева используют специальные фундаментные элементы — многовитковые винтовые сваи с опорной площадкой или опорным стаканом. Лучше выбирать горячеоцинкованные изделия из стали толщиной 4-5 мм, которые прослужат до 30 лет. Сваи можно завинчивать вручную: трём рабочим вполне по силам за три-четыре часа полностью закончить фундаментные работы.

Иногда приобретают забивные опоры для заборных столбов, однако это ошибка: велик риск, что навес покосится, не выдержав ветровых нагрузок. Также неверно вкапывать сами столбы (с бетонированием или без). При этом вряд ли получится заглубить их более чем на 1 м, то есть постройка будет подвержена воздействию сил морозного пучения и вряд ли уживётся с домом. Вероятнее всего, её приподнимет, что не только испортит облик всего здания, но может привести к деформациям и разрушению поликарбонатной крыши. При значительной площади (более 10 м 2 ) и высоте (более 3 м) столбам необходимо придать дополнительную устойчивость, связав их горизонтальными ригелями, а лучше — подкосами и крестовинами. Если столбы стальные, эти элементы приваривают или крепят болтами, а если деревянные — привинчивают, соединяют врезкой, а также с помощью уголков и более сложных кронштейнов.
